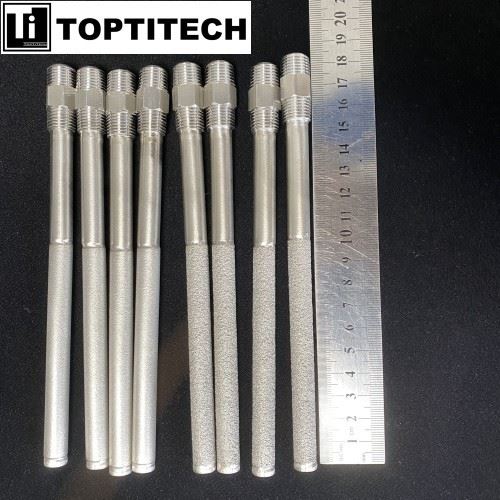

Fabbrika Diretta Custom 316L Filtru Sinterizzat φ10 × 180mm Għall Dewweb Spinning

Dan l-element sinterizzat SS316L minn TOPTITECH ikejjel 6 mm ID × 10 mm OD × 100 mm għas-sezzjoni poruża, u 180 mm b'mod ġenerali. Il-profil Slender joqgħod għal housings fejn skrataċ standard ta' dijametru akbar-sempliċement ma jmorrux. Is-sinterizzazzjoni u l-iwweldjar jintużaw fl-ipproċessar; il-porożità tinżamm madwar 40% ± 5%-firxa li tagħti kapaċità tajba ta' żamma tal-ħmieġ-, saħħa mekkanika deċenti, u rata ta' fluss prattika. Kull klassifikazzjoni tal-filtrazzjoni ġejja mill-applikazzjoni speċifika; l-ebda klassifikazzjoni standard-settjata minn qabel ma tinżamm fuq l-ixkaffa. Xi impjiegi jitolbu gradi ifjen biex jipproteġu t-tagħmir downstream, oħrajn jeħtieġu dawk oħxon għal tisfija bl-ingrossa.

Kull tarf għandu ħjut maskili ta '1/4" NPT għal ingaġġ dirett ma' fittings ta 'pajpijiet standard jew portijiet ta' manifold. L-ebda adapters jew siġilli separati mhuma meħtieġa. It-tul ta '180 mm jagħti lill-element biżżejjed firxa biex jitwaħħal housings aktar profondi filwaqt li xorta jħalli spazju għal għodda waqt il-backwashing. It-tip tal-ħajt u d-dimensjonijiet tal-ġisem jistgħu jiġu modifikati biex ikunu adattati għall-interfaces tat-tagħmir tal-klijent u l-ispazju disponibbli.

Għall-filtrazzjoni tat-tidwib tal-polimeru fl-għażil tal-fibra kimika, dan il-filtru jaħdem b'poliester, najlon, u materjali oħra tal-għażil-f'servizz kontinwu ta' temperatura għolja-. Il-midja tal-metall sinterizzat toħloq netwerk ta 'pori miftuħa li jaqbad ġellijiet u solidi mhux maħlula qabel ma jilħqu l-ispinneret. Peress li l-kostruzzjoni hija kollha tal-metall-l-ebda binders jew adeżivi-m'hemm l-ebda riskju ta' tixrid ta' partikuli jew lissija li tista' tiġi estratta fil-medda tat-temperatura tax-xogħol. L-element jiflaħ ħasil b'lura ripetut u użu mill-ġdid, li għandu tendenza li jestendi l-intervalli ta 'servizz ta' spinneret u jbaxxi l-ispejjeż ġenerali tal-filtrazzjoni.

Speċifikazzjonijiet tal-Prodott

Parametru	Speċifikazzjoni
Materjal	SS316L
Dimensjonijiet tas-Sezzjoni Poruża	ID 6 mm × OD 10 mm × Tul 100 mm
Tul Ġenerali	180 mm
Porożità	40% ± 5%
Tip ta' Konnessjoni	1/4" NPT Male (personalizzabbli)
Klassifikazzjonijiet tal-Filtrazzjoni	3 µm / 30 µm (personalizzabbli)
Proċess tal-Manifattura	Sinterizzazzjoni + Iwweldjar



Karatteristiċi tal-Prodott

Il-kostruzzjoni tal--ħajt irqiq iżżomm il-kapaċità tal-fluss b'filtrazzjoni fina

Il-ħxuna tal-ħajt ta '2 mm-6 mm ID kontra 10 mm OD-jżomm il-filtru kompatt filwaqt li jippreserva ż-żona ta' filtrazzjoni attiva. Dan id-disinn jagħtik tnaqqis fil-pressjoni inizjali aktar baxx madwar l-element, sabiex il-pompa tat-tidwib ma taħdimx daqshekk iebes.

Ħajt ta'-tarf wieħed b'ponta solida jissimplifika l-allinjament tal-installazzjoni

L-element għandu tliet sezzjonijiet distinti: tarf ta 'konnessjoni bil-kamin, sezzjoni tan-nofs poruża, u ponta solida fit-tarf 'il bogħod. Il-ponta solida tidħol l-ewwel, tieqaf mal-qiegħ tal-housing. It-tarf bil-kamin jiġbed l-element issikkat. Dan l-arranġament jagħmel żewġ affarijiet: it-tarf solidu jimblokka t-tarf 'il bogħod sabiex id-dewweb ma jkunx jista' jevita l-filtru, u l-ħajta żżomm is-sezzjoni poruża eżattament quddiem il-port tad-dħul. Ma tistax tinstallah barra-ċentru.

Tolleranza tal-porożità miżmuma għal ± 5%

F'40% ta 'porożità nominali b'medda ta' ± 5%, id-distribuzzjoni tal-pori tibqa 'aktar konsistenti minn materjali fonduti jew ippressati. Ir-reżistenza tal-fluss ma tvarjax ħafna minn biċċa għall-oħra, għalhekk m'għandekx bżonn tirrisettja l-parametri tal-proċess meta tissostitwixxi element użat.

Il-ħjut NPT jissiġillaw direttament f'sistemi ta'-pressjoni għolja

Il-ħjut NPT ta' 1/4" huma għax-xejn u jissiġillaw b'kuntatt tal-metall-ma-metall meta jkunu ssikkati. L-ebda ċirku O-jew gaskets ċatti mhuma meħtieġa. F'linji ta' tidwib bi pressjoni għolja-, ħjut għax-xejn iżommu aħjar minn ħjut dritti b'siġilli elastomeri-għal-lastku m'hemm l-ebda qasma maż-żmien.

Ġonot iwweldjati jipprevjenu t-tnixxija tal-bypass

It-truf bil-kamin huma wweldjati mas-sezzjoni tal-filtru, mhux crimped jew magħqudin. Il-weldjaturi ta' penetrazzjoni sħiħa-jiġru kontinwament madwar il-ġonta, sabiex it-tidwib ma jkunx jista' jiżloq minn vojt bejn il-komponenti. Dan huwa importanti għall-protezzjoni tal-ispinneret-kwalunkwe bypass jibgħat solidi mhux iffiltrati direttament lejn il-pakkett tal-ispin.

It-tolleranza tat-tul taqbel ma' housings fissi-fond

It-tul totali ta '180 mm jiġi b'tolleranzi speċifikati biex jaqblu ma' housings b'fond tal-qiegħ fiss. Il-ponta solida jillokalizza kontra l-bażi tad-djar, u meta l-ħajta tkun imqabbda bis-sħiħ, is-sezzjoni poruża tal-linja mat-toqob tad-daħla. L-element jinżel mingħajr tgħaffiġ u joqgħod kwadru fil-mogħdija tal-fluss.



Applikazzjonijiet tal-Prodott



1. Linji tal-Għażil tal-Fibra Kimika Dewweb

Bejn l-estrużur u l-pakkett spin, jew kullimkien tul il-pajp tat-tidwib li jeħtieġ protezzjoni-dan il-filtru jmur hemm. Poliester, najlon, polypropylene, jimmaniġġja l-polimeri tal-għażil tas-soltu. L-element jaqbad ġellijiet, char, u partiċelli tal-katalist qabel ma jilħqu l-ispinneret. Inqas toqob pplaggjati, inqas ksur tal-ħajt, inqas lottijiet degradati.

2. Immonta Dirett f'Pakketti Spin

Xi assemblaġġi tal-pakkett spin jaċċettaw dan il-filtru direttament 'il fuq mill-ispinneret. F'dak il-post, jagħtik saff ieħor ta 'protezzjoni. Id-dijametru ta '10 mm joqgħod ħofor fejn skrataċ standard ma jistgħux imorru. Kull ħaġa li tgħaddi minn dan il-filtru tispiċċa fl-ispinneret-għalhekk iż-żamma tal-element f'postha tfisser ġirjiet itwal bejn il-bidliet fil-pakkett tal-ispin.

3. Sistemi Idrawliċi b'Servo Valves

Eżatt qabel il-valv servo jew valv proporzjonali, dan il-filtru jwaqqaf il-multi tal-metall u l-verniċ milli jilħqu spazju strett. L-istess jgħodd għall-punti kritiċi tal-lubrikazzjoni f'housings tal-bearings jew pedestalli tat-turbini. Is-sistemi b'dan l-element installat normalment juru intervalli itwal bejn il-manutenzjoni tal-valv.

4. Linji tal-Kampjun tal-Analizzatur

Kromatografi tal-gass, spettrometri, kwalunkwe strument li jieħu kampjun ta' fluwidu-dan il-filtru jmur fil-linja qabel id-ditekter. Tneħħi l-partikuli li jistgħu jimlew iċ-ċellula tal-kampjun jew ibiddlu l-kalibrazzjoni. Il-korp li ma jissaddadx jibqa 'inert f'solventi u kampjuni korrużivi, għalhekk il-qari li tikseb huwa l-kampjun, mhux kontaminazzjoni mill-filtru.

5. Linji tal-gass u tal-fwar

Arja kkompressata, nitroġenu, jew fwar li jeħtieġ li jkun nadif-dan l-element jieħu s-sħana. Tgħaddi minn ċikli tal-fwar mingħajr warping. L-ebda fibri, l-ebda binders, biss metall. Tista 'sterilizzaha ripetutament u tibqa' taħdem.

6. Ipproċessar Kimiku

Kawstiċi, aċidi, solventi-316L jimmaniġġjawhom. Il-forma Slender tidħol fil-pajpijiet eżistenti ta 'toqba żgħira, sabiex ma tkunx qed tissostitwixxi l-flanġijiet jew tissostitwixxi l-pajpijiet tal-pajpijiet biss biex iżżid il-filtrazzjoni. Għal fluwidi viskużi, il-ħajt irqiq iżomm il-waqgħa tal-pressjoni aktar baxxa milli suppost tistenna.

7. Sistemi tal-Baħar u tad-Diżil

Fuq bastimenti u settijiet tal-ġeneraturi, dan il-filtru jnaddaf il-fjuwil jew iż-żejt tal-lube qabel ma jilħaq l-injetturi u l-elementi tal-pompa. Jiġbed partiċelli iebsin u sadid li jikkawżaw xedd fil--komponenti ta' spazju mill-qrib. Il-kostruzzjoni tal-metall iwweldjat tieħu l-vibrazzjoni u l-ambjent tal-arja tal-melħ-mingħajr ma tfalli-b'differenza minn xi disinji immuntati jew magħqudin.

Element tal-Filtru Sinterizzat Trab TOPTITECH - Għażliet ta 'Personalizzazzjoni



1. Klassifikazzjonijiet tal-Filtrazzjoni

Daqsijiet tal-pori bejn 0.2 µm u 60 µm jistgħu jinkisbu b'dan il-materjal sinterizzat trab. Il-klassifikazzjoni hija stabbilita skond il-ħtiġijiet tal-proċess. L-għażil tal-fibra normalment juża gradi ifjen biex ineħħu ġellijiet u char. Gradi oħxon huma għal pre-filtrazzjoni jew separazzjoni ta' solidi bl-ingrossa. L-għażla tal-klassifikazzjoni t-tajba tiġi biex tkun taf x'qed tiffiltra u kemm irid ikun nadif it-tagħmir downstream.



2. Dimensjonijiet tal-Element

IDs, ODs, u tulijiet kollha jistgħu jvarjaw. Fond differenti tad-djar? Dijametru differenti? Aħna naġġustaw kif xieraq. It-tolleranzi ġeneralment joqogħdu fi ħdan ± 0.05 mm. Nieħdu d-daqs tal-kavità tiegħek, nikkalkulaw iż-żona tal-midja, imbagħad issettja t-tul finali.



3. Ħjut tal-Konnessjoni

Il-ħjut huma 1/4" NPT maskili bħala standard. BSP, G, metriċi (M20 × 1.5 per eżempju), flanġijiet, klampijiet, u fittings ferrule huma wkoll disponibbli. Għidilna t-twaħħil jew it-tip tal-port tiegħek. Disinji tal-ħajt apposta? Nistgħu magni dawk mit-tpinġija tiegħek.



4. Iffiltra Materjali tal-Midja

Dan l-element juża SS316L. SS304, Hastelloy, Monel, titanju, u ligi tan-nikil huma dak li nużaw meta l-fluwidi jsiru aktar korrużivi jew it-temperaturi jitilgħu ogħla. Dak li huwa importanti fl-aħħar huwa l-kimika tal-fluwidu tiegħek-pH, it-temperatura, u l-livelli tal-klorur li rajna bħala l-varjabbli ewlenin.



5. Tul Ġenerali

180 mm huwa l-istandard. Nistgħu nimxu dak in-numru 'l fuq jew 'l isfel biex jaqbel mad-djar tiegħek. Meta t-tul jinbidel, is-sezzjoni poruża u l-ponta solida jiġu ppożizzjonati mill-ġdid sabiex il-midja tispiċċa eżatt fejn hemm il-port tad-dħul. Wara dan, nerġgħu niċċekkjaw iż-żona attiva kontra l-fluss tiegħek.

Kif jaħdmu l-Ordnijiet tad-Dwana



Neħtieġu n-numri tal-proċess tiegħek-fluwidu, temperatura, pressjoni, rata tal-fluss-u d-dimensjonijiet tad-djar: ID, fond, konnessjoni. Tpinġija taħdem ukoll. Aħna ngħaqqdu tpinġija tal-ħanut għall-approvazzjoni tiegħek, imbagħad mur għall-produzzjoni ladarba tikkonferma. L-ordnijiet tad-dwana ħafna drabi jinvolvu ordnijiet ta 'materjal frisk u aġġustamenti ta' għodda. Il-ħin taċ-ċomb jiddependi fuq id-daqs tal-bidla u t-tagħbija attwali tal-ħanut tagħna.
