It-Tħin Fond ta' Effiċjenza Għolja (HEDG) jippreżenta bidla fil-paradigma għall-magni ta' ligi tat-titanju ta' grad aerospazjali-diffiċli (eż., Ti-6Al-4V). Din l-analiżi tikkwantifika l-merti tekniċi ta 'HEDG - Rati ta' Tneħħija tal-Materjal (MRR) elevati b'mod drammatiku u integrità tal-wiċċ imtejba - kontra l-implikazzjonijiet ekonomiċi tagħha, teżamina l-investiment kapitali, l-ispejjeż konsumabbli, u l-ispiża totali għal kull parti.
1. Prinċipji Tekniċi u Windows tal-Proċess
It-tħin konvenzjonali ta 'ligi tat-titanju jopera b'Rati ta' Tneħħija tal-Materjal baxxi (Q'w < 5 mm³/mms) biex itaffu l-ħsara termali. HEDG jisfida dan billi juża kombinazzjoni sinerġistika ta 'veloċità għolja tar-rota (vs > 80 m/s), fond kbir ta' qtugħ (ap sa 15 mm), u għalf għoli tal-biċċa tax-xogħol (vw). Dan joħloq MRR (Q'w=ap * vw) li jaqbeż il-50 mm³/mms, li jbiddel il-proporzjon tal-partizzjoni tas-sħana.
Il-prinċipju ewlieni huwa l-formazzjoni ta 'ħxuna ta' ċippa kbira biżżejjed biex iġorr is-sħana ġġenerata qabel ma tmexxi fil-biċċa tax-xogħol. Dan inaqqas l-enerġija speċifika tat-tħin (Ec) u tbaxxi t-temperatura tal-wiċċ taħt il-limitu ta 'trasformazzjoni tal-fażi kritika (~ 980 grad għal Ti-6Al-4V). Implimentazzjoni b'suċċess teħtieġ kontroll preċiż f'"tieqa tal-proċess" dejqa definita minn:
Enerġija Speċifika Kritika: Il-limitu tal-enerġija għall-bidu tal-ħruq. Għal Ti-6Al-4V, HEDG għandu jaħdem taħt ~ 60 J/mm³.
Limitu tal-Qawwa tat-Tħin: L-ebusija tal-għodda tal-magni u l-qawwa tal-magħżel (spiss> 80 kW) għandhom isostnu l-forza tanġenzjali għolja tat-tħin (Ft).
Speċifikazzjoni tar-rota ottimizzata: abrażivi ultra-iebsa, termalment stabbli bħal nitrur tal-boron kubu (CBN) b'bonds taċ-ċeramika ta 'porożità għolja huma obbligatorji. Id-daqs tal-qamħ tipikament ivarja minn 80 sa 120 żrar għal bilanċ ta' tneħħija tal-ħażniet u ż-żamma tal-forma-.
2. Analiżi Ekonomika: Is-Sewwieqa tal-Ispejjeż u l-Punti ta' Break-Even
Il-vijabbiltà ekonomika ta' HEDG mhijiex inerenti iżda sitwazzjoni, iddeterminata minn mudell ta' spiża dettaljat li jqabbelha mat-tħin tal-għalf konvenzjonali multi-creep-passaġġ.
2.1 Spejjeż Kapitali u Konsumabbli (Input Ogħla)
Machine Tool: HEDG demands a high-static-stiffness machine, high-power spindle (up to 150 kW), high-pressure coolant system (>100 bar), u pjattaforma CNC robusta. L-investiment inizjali huwa 30-50% ogħla minn grinder konvenzjonali.
Rota tat-Tħin: Ir-roti Premium CBN jirrappreżentaw spiża rikorrenti sinifikanti. Madankollu, ir-rata ta' xedd tagħhom (proporzjon G-) f'HEDG tista' tkun 3-5X ogħla mir-roti Al₂O₃ fit-tħin konvenzjonali minħabba t-tnaqqis kimiku f'ħinijiet iqsar ta' kuntatt bejn ir-rota u l-biċċa tax-xogħol.
Sistema tat-tkessiħ: Il-filtrazzjoni ta' pressjoni għolja-u sistemi ta' ġestjoni termali jżidu l-ispejjeż awżiljarji.
2.2 Iffrankar tal-Ispejjeż Operazzjonali (Riżultat imnaqqas)
Xogħol Dirett u Ħin taċ-Ċiklu: L-iffrankar primarju. HEDG jista 'jnaqqas il-ħin tat-tħin b'aktar minn 70% għal slots jew profili fil-fond. Komponent li jeħtieġ 90 minuta fil-creep-feed jista' jitlesta fih<25 minutes with HEDG.
Ħin ta' l-Art imnaqqas-għal-Floor: MRR għoli jnaqqas il-ħin totali għall-immaniġġjar tal-partijiet u l-kju.
Integrità mtejba tal-wiċċ: It-tnaqqis fl-istress residwu tat-tensjoni taħt il-wiċċ, il-formazzjoni ta' saff abjad, u l-mikro-qsim jimminimizza r-rati ta' xogħol mill-ġdid jew rifjut ta' wara-tħin. Dan huwa iffrankar kritiku, ħafna drabi mhux kwantifikat, għal komponenti aerospazjali soġġetti għal kwalifika ta 'għeja.
2.3 Mudell tal-ispiża totali għal kull parti

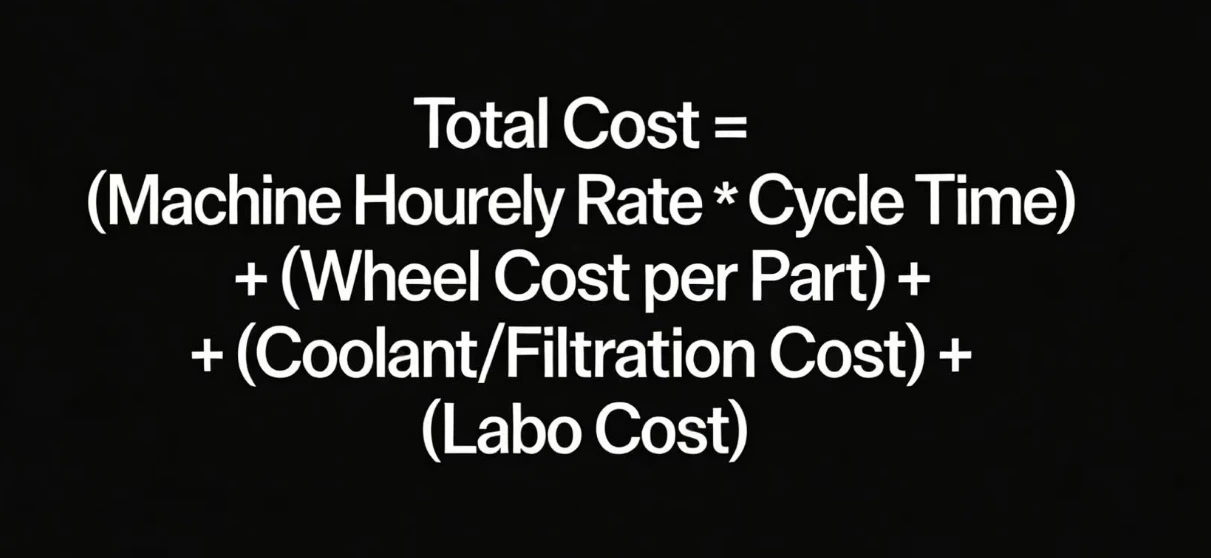

Mudell simplifikat jenfasizza l-kompromess-:
Filwaqt li HEDG iżid ir-Rata fis-Siegħa tal-Magni (minħabba l-amortizzazzjoni tal-kapital) u potenzjalment l-Ispiża tar-Rota, inaqqas drastikament il-Ħin taċ-Ċiklu. Id-daqs tal-lott tal-break-jiddependi fuq il-ġeometrija tal-parti u l-MRR meħtieġ. Studji jindikaw li HEDG isir ekonomikament vantaġġuż għal lottijiet fejn il-volum tat-titanju mneħħi jaqbeż ~ 100 cm³ għal kull parti.
3. Studji ta' Każijiet ta' Applikazzjoni
Komponent Strutturali Aerospazjali
Tħin ta 'slots ta' preċiżjoni profondi f'forġa tat-tagħmir tal-inżul Ti-6Al-4V. Proċess Konvenzjonali: MRR=3.2 mm³/mms, ħin taċ-ċiklu=45 min/parti, proporzjon G=220. HEDG Proċess: MRR=55 mm³/mms, ħin taċ-ċiklu=8 min/parti, proporzjon G{=850. Minkejja l-ispiża ogħla tar-rota, l-ispiża totali għal kull parti mnaqqsa b’volumi annwali ta’ aktar minn 34 % għal 500 unità.
Makkinar ta 'Impjant Mediku
Irfinar ta 'ġeometriji kumplessi ta' impjanti ortopediċi minn blanks foloz. HEDG ppermetta makkinar niexef jew MQL (Lubrikazzjoni ta' Kwantità Minima) billi tikkontrolla d-dħul tas-sħana, telimina l-ispejjeż tar-rimi tal-likwidu li jkessaħ u tikseb ħruxija tal-wiċċ Ra < 0.8 µm f'pass wieħed.
4. Konklużjoni u Outlook
HEDG mhijiex soluzzjoni universali iżda teknoloġija strateġikament b'saħħitha għal komponenti tat-titanju ta'-volum għoli,-valur għoli fejn il-volum tat-tneħħija tal-materjal huwa sinifikanti. Il-ġustifikazzjoni ekonomika tagħha tiddependi fuq mudell immexxi minn throughput-li jisfrutta tnaqqis drastiku fil-ħin taċ-ċiklu biex ipatti għall-ispejjeż ogħla tal-kapital u tal-għodda. Adozzjoni b'suċċess teħtieġ:
Immudellar preċiż tal-proċess biex tiġi evitata ħsara termali fil-limiti tal-proċess.
Investiment f'sistemi ta' proċessi integrati ta' magni-għodda-, mhux biss magħżel b'-veloċità għolja.
Analiżi olistika tal-ispiża li tinkorpora benefiċċji ta' kwalità u ta' żmien ta' tmexxija-.
L-iżvilupp futur jiffoka fuq sistemi ta 'kontroll adattivi li jaġġustaw b'mod dinamiku r-rati tal-għalf ibbażati fuq il-monitoraġġ tal-qawwa tal-magħżel tal-{0}}ħin reali, u formulazzjonijiet avvanzati tar-roti CBN b'porożità maħduma għal aktar tnaqqis fil-forzi tat-tħin. Għall-katina tal-valur tal-magni tat-titanju, HEDG jirrappreżenta investiment ikkalkulat, b'rendiment għoli-f'aġilità kompetittiva tal-manifattura.
