Fil-qasam tal-filtrazzjoni industrijali, l-elementi tal-filtru tat-trab tal-metall tal-istainless steel sinterizzat huma meqjusa ħafna għall-eżattezza tal-filtrazzjoni eċċellenti tagħhom, is-saħħa mekkanika superjuri u l-ħajja tas-servizz estiża. Il-vantaġġi tal-prestazzjoni ewlenin tagħhom-porożità għolja u kapaċità għolja ta' żamma tal-ħmieġ-mhux miksuba b'kumbinazzjoni iżda huma r-riżultat ta' proċessi ta' manifattura preċiżi u uniċi. Dan l-artikolu jipprovdi gwida fil--dettall u illustrata għall-proċess sħiħ tas-sinterizzazzjoni minn trab tal-metall sa element tal-filtru lest, li jiżvela kif din it-teknoloġija tikkontrolla b'mod preċiż il-mikrostruttura biex tikseb prestazzjoni makroskopika eċċellenti.
Ħarsa ġenerali tal-proċess: Minn Trab maħlul għal Element tal-Filtru Integrat

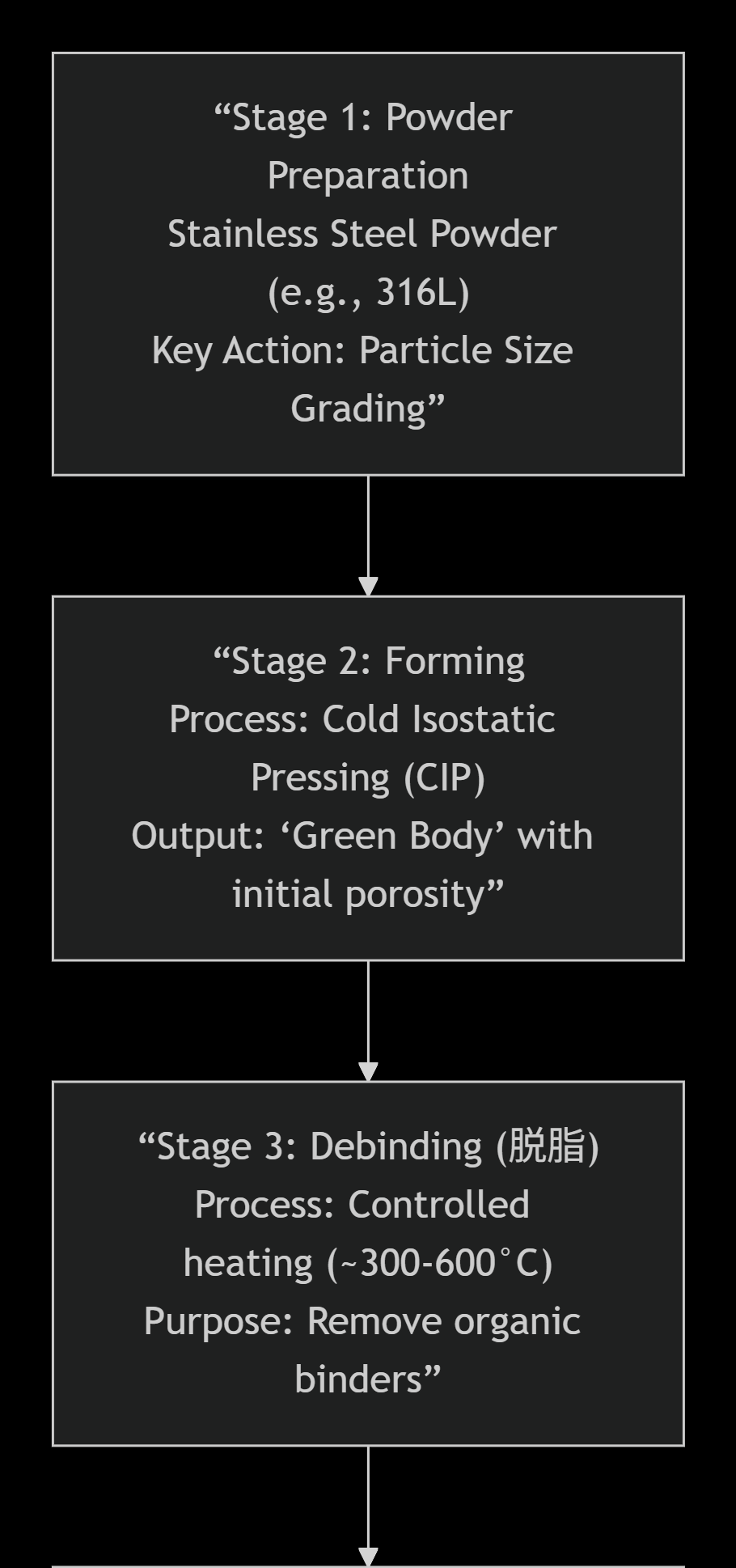

Il-manifattura ta 'elementi tal-filtru tat-trab tal-istainless steel sinterizzat hija proċess tal-metallurġija fiżika kumplessa. Il-prinċipju ewlieni tiegħu jinvolvi l-irbit tal-partiċelli tat-trab tal-metall flimkien f'temperaturi għoljin mingħajr tidwib sħiħ. Il-proċess kollu jista 'jinqasam fl-istadji ewlenin li ġejjin, kif muri hawn taħt:
Sussegwentement, Se Nipprovdu Tqassim Dettaljat Ta' Kif Kull Stadju Jinfluwenza Speċifikament Il-Prestazzjoni Finali
Stadju 1: Preparazzjoni tal-Materja Prima - Il-Blueprint Ġenetiku għall-Prestazzjoni
Kollox jibda bit-trab. L-istruttura finali tal-pori u l-kapaċità għolja li żżomm il-ħmieġ huma ddeterminati b'mod fundamentali f'dan l-istadju tal-għażla.
Materjal tat-Trab: trab tal-istainless steel 316L huwa komunement użat minħabba r-reżistenza għall-korrużjoni u l-bijokompatibilità eċċellenti tiegħu, li jagħmilha adattata għal ambjenti kimiċi u sanitarji ħarxa.
Daqs u Gradazzjoni tal-Partiċelli: Din hija ċ-ċavetta għall-kontroll tal-porożità u d-distribuzzjoni tad-daqs tal-pori. L-inġiniera jħalltu xjentifikament trab ta' daqsijiet differenti (eż., taħlit ta' partiċelli oħxon, medji u fini). Partiċelli fini jimlew il-vojt bejn dawk oħxon, u jżidu s-saħħa. Il-gradazzjoni kkontrollata b'mod preċiż toħloq aktar kavitajiet mikroskopiċi filwaqt li tiżgura pori interkonnessi, u ttejjeb direttament il-kapaċità li żżomm il-ħmieġ.
Forma ta 'trab: Trab sferiċi għandhom fluss tajjeb għall-iffurmar faċli, li jirriżulta f'pori aktar uniformi. Trabijiet b'forma irregolari jistgħu joħolqu strutturi aktar interlocking wara s-sinterizzazzjoni, li jwasslu għal saħħa mekkanika ogħla.
Referenza tad-Dejta: Il-formulazzjoni tat-trab għal element ta' filtru ta'-prestazzjoni għolja tista' tinvolvi partiċelli ta' gradazzjoni f'medda ta' 5-150 mikron. Permezz ta 'kalkolu teoretiku u esperimentazzjoni, il-porożità inizjali ddisinjata tal-korp aħdar (il-kompatt mhux sinterizzat) tista' tilħaq 45% -65%.
Stadju 2: Formazzjoni - It-Tiffurmar Preliminari tal-Istruttura tal-Pori
It-trab imħallat jitgħabba f'moffa tal-forma mixtieqa. Bl-użu tat-teknoloġija Cold Isostatic Pressing (CIP), it-trab huwa soġġett għal pressjoni uniformi u għolja mid-direzzjonijiet kollha (tipikament 100-300 MPa), ikkumpattarha f'"korp aħdar" dens.
Il-kontroll tal-pressjoni huwa kritiku: pressjoni żgħira wisq tirriżulta f'korp aħdar dgħajjef suxxettibbli għall-qsim; pressjoni wisq tfarrak b'mod eċċessiv il-partiċelli tat-trab, tnaqqas il-pori u l-permeabilità futura.
Għan: Biex tifforma korp b'saħħa suffiċjenti għall-immaniġġjar u distribuzzjoni uniformi tal-pori. Il-pori f'dan l-istadju jissejħu "porożità ħadra", li jservu bħala l-mudell għall-kanali ta 'filtrazzjoni futuri.
